กล่องกระจายกลางแจ้งฤดูฝนฟ้าคะนองวิธีการป้องกันฟ้าผ่า? การวิเคราะห์การออกแบบแท่งทองแดงที่มีการต่อสายดินและการป้องกันไฟกระชากของกล่องกระจายสเตนเลสสตีล

I. ฟ้าผ่าไม่เพียงแต่ทำให้หลังคาแตกเท่านั้น --เหตุใดกล่องกระจายสัญญาณกลางแจ้งจึงต้องมีการป้องกันฟ้าผ่า?

เมื่อฟ้าผ่าลงมาที่อาคารหรือพื้นที่ที่อยู่ติดกัน กระแสไฟฟ้าที่เกิดขึ้นทันทีสามารถมีขนาดได้ตั้งแต่หลายสิบกิโลแอมแปร์ไปจนถึงหลายร้อยกิโลแอมแปร์ กล่องกระจายสัญญาณกลางแจ้งขนาดใหญ่ที่คุกคามกระแสพัลส์ขนาดใหญ่นี้ผ่านเส้นทางหลักสองเส้นทาง:

1.ฟ้าผ่าโดยตรง: ฟ้าผ่าส่งผลโดยตรงต่อกล่องกระจายหรือสายเคเบิลที่เชื่อมต่อ แม้ว่าสถานการณ์นี้จะมีโอกาสต่ำ แต่เมื่อเกิดขึ้น อุปกรณ์ภายในของกล่องกระจายสินค้าจะถูกทำลายเกือบทั้งหมดในทันที

2. การเกิดฟ้าผ่าและไฟกระชากของระบบส่งไฟฟ้า: สถานการณ์ทั่วไปที่มากกว่านั้นเกิดขึ้นเมื่อฟ้าผ่ากระทบสายไฟหรือสายสื่อสารที่อยู่ห่างไกล ทำให้เกิดแรงดันไฟฟ้าเกินที่แพร่กระจายไปตามตัวนำไปยังกล่องจ่ายไฟ อีกทางหนึ่ง ฟ้าผ่าลงดินที่อยู่ติดกันจะทำให้เกิดแรงดันไฟฟ้าเกินบนสายเคเบิลขาเข้าและขาออกของกล่องจ่ายไฟผ่านพัลส์แม่เหล็กไฟฟ้าที่รุนแรง แรงดันไฟกระชาก "ส่งทางอ้อม" นี้สามารถสูงถึงหลายพันโวลต์ ซึ่งเกินกว่าแรงดันไฟฟ้าที่ทนทานของชิ้นส่วนอิเล็กทรอนิกส์ทั่วไป ทะลุแผงวงจรและทำให้โมดูลพลังงานไหม้ในทันที

ในสถานการณ์การใช้งาน รวมถึงกล่องกระจายการตรวจสอบความปลอดภัยกลางแจ้ง กล่องกระจายสถานีชาร์จ และกล่องกระจายสถานีฐานการสื่อสาร อุปกรณ์ภายในมีมูลค่าทรัพย์สินสูงและข้อกำหนดที่เข้มงวดสำหรับการจ่ายไฟอย่างต่อเนื่อง ดังนั้นการป้องกันฟ้าผ่าจึงไม่ใช่ฟังก์ชันเสริม แต่เป็นข้อกำหนดการออกแบบที่จำเป็น

ครั้งที่สองระบบสายดินของ กล่องกระจายสแตนเลส - ฐานรากป้องกันฟ้าผ่า

กล่องกระจายสแตนเลสทำหน้าที่เป็นการเชื่อมโยงที่สำคัญในระบบป้องกันฟ้าผ่าและระบบสายดินโดยมีแกนกลาง โดยมีรายละเอียดส่วนประกอบดังนี้

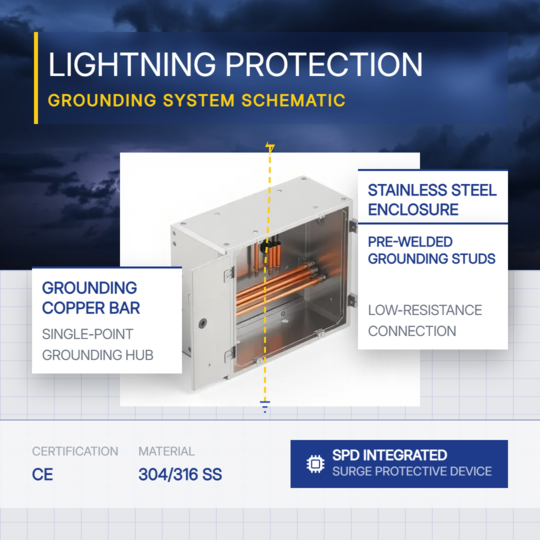

1.กราวด์แท่งทองแดง: ทางแยกบรรจบกัน สำหรับสายดินป้องกันทั้งหมด

แท่งทองแดงกราวด์ติดตั้งอยู่ภายใน กล่องกระจายสินค้าเป็นแกนหลักของระบบสายดินที่สมบูรณ์ของกล่อง ที่ สายดินเฉพาะของตัวป้องกันฟ้าผ่า, สายดินของ กล่องหุ้มกล่อง และสายดินป้องกันของอุปกรณ์ที่เชื่อมต่อทั้งหมด ทั้งหมดมาบรรจบกันที่ทางแยกนี้ ก่อนที่จะเชื่อมต่อกับเครือข่ายสายดิน ผ่านสายดินหลัก แท่งทองแดงนี้ผลิตจากทองเหลืองซึ่ง ให้การนำไฟฟ้าที่ดีเยี่ยมและทนต่อการกัดกร่อน เปรียบเทียบ ด้วยเหล็กชุบสังกะสี, เหล็กเส้นทองเหลืองไม่เป็นสนิมหลังจากใช้งานมายาวนาน, และความต้านทานต่อการสัมผัสยังคงมีเสถียรภาพโดยไม่เพิ่มขึ้นเมื่อเวลาผ่านไป

ค่าการทำงานที่สำคัญของการต่อลงดิน แท่งทองแดงในระบบป้องกันฟ้าผ่าอยู่ในแนวเดียวกับ หลักการ "การต่อลงดินแบบจุดเดียว": บริเวณป้องกันอุปกรณ์ทั้งหมด มาบรรจบกันที่ตำแหน่งเดียวกันซึ่งป้องกันความเสียหายรองต่ออุปกรณ์ เกิดจากความแตกต่างที่อาจเกิดขึ้นซึ่งเกิดจากจุดกราวด์ที่กระจัดกระจายหลายจุด ในระหว่างการปล่อยกระแสฟ้าผ่าทันที จะมีค่าสูงสุดในระยะสั้น ศักยภาพจะเกิดขึ้นบนแท่งทองแดงที่ต่อสายดิน อย่างไรก็ตามหากสิ่งที่แนบมาและ กราวด์สัญญาณของอุปกรณ์ที่เชื่อมต่อทั้งหมดนั้นมีศักยภาพทางไฟฟ้าเท่ากัน เชื่อมติดกับแท่งทองแดงนี้ จะไม่เกิดความต่างศักย์ที่เป็นอันตรายเกิดขึ้น ระหว่างอุปกรณ์ต่างๆ

2. กล่องสเตนเลสสตีล: ตัวเครื่องมีศักยภาพโดยธรรมชาติ

ตัวกล่องสแตนเลส 304 ทำงานด้วยระบบไฟฟ้า สื่อกระแสไฟฟ้าเป็นโครงสร้างบูรณาการ เมื่อกล่องหุ้มมีความน่าเชื่อถือแล้ว เมื่อเชื่อมต่อกับแท่งทองแดงที่ต่อสายดิน กล่องทั้งหมดจะสร้างศักย์ไฟฟ้าเท่ากัน ลำตัวมีเอฟเฟกต์กรงฟาราเดย์ แม้ว่าสนามแม่เหล็กไฟฟ้าภายนอก เปลี่ยนแปลงอย่างมาก สภาพแวดล้อมทางแม่เหล็กไฟฟ้าภายในกล่องยังคงอยู่ ค่อนข้างมีเสถียรภาพ กล่องหุ้มยังให้ระดับหนึ่ง การป้องกันและการลดทอนของพัลส์แม่เหล็กไฟฟ้าภายใน ขณะเดียวกัน ตัวกล่องที่มีพันธะเท่ากันทำให้มั่นใจได้ว่าบุคลากรปฏิบัติการจะไม่ทำ ประสบอันตรายจากไฟฟ้าช็อต [ในกรณีที่ฉนวนของระบบผิดปกติ]

ที่สาม การตรวจสอบก่อนฝนตก -สามประเด็นเกี่ยวกับระบบป้องกันฟ้าผ่าของการจำหน่ายกลางแจ้ง กล่อง

สำหรับกล่องกระจายสินค้ากลางแจ้งใส่ไว้แล้ว ในการดำเนินงานขอแนะนำให้บุคลากรฝ่ายปฏิบัติการและบำรุงรักษา ดำเนินการตรวจสอบดังต่อไปนี้ให้เสร็จสิ้นก่อนเกิดพายุฝนฟ้าคะนอง ช่วงเวลาที่มีความเสี่ยงสูง:

1. การตรวจสอบสายดินด้วยสายตา การเชื่อมต่อ:

ตรวจสอบว่าขั้วต่อทั้งหมดบนแถบทองแดงที่ต่อสายดินอยู่หรือไม่ ยึดแน่นหนาไม่ว่าจะเป็นชั้นฉนวนของสายดินก็ตาม ไม่บุบสลาย และไม่ว่าพื้นผิวของแท่งทองแดงจะมีการเกิดออกซิเดชันหรือสนิมอย่างรุนแรงหรือไม่ หากตรวจพบการหลวม ให้ขันให้แน่นทันที หากมีการกัดกร่อนเกิดขึ้น พบให้เปลี่ยนส่วนประกอบที่เกี่ยวข้องทันที

2. ความต้านทานต่อสายดิน การวัด:

 ใช้เครื่องทดสอบความต้านทานกราวด์แบบพิเศษเพื่อวัด ความต้านทานกราวด์ของอิเล็กโทรดกราวด์หลักของกล่องจ่ายไฟ หากค่าที่วัดได้เกิน 10 โอห์ม ให้ตรวจสอบอิเล็กโทรดกราวด์ การกัดกร่อน แตกหัก หรือตรวจสอบว่าดินโดยรอบแห้งเกินไปหรือไม่ เพิ่มอิเล็กโทรดกราวด์เพิ่มเติมหรือใช้สารรีดิวซ์ความต้านทาน จำเป็น

3.การตรวจสอบสถานะ SPD:

ที่สุด SPD มีหน้าต่างแสดงสถานะ โดยที่สีเขียวหมายถึงปกติ การทำงานและสีแดงแสดงถึงข้อบกพร่องที่ต้องเปลี่ยน SPD จะค่อยๆ ลดลงหลังจากดูดซับไฟกระชากหลายครั้ง เมื่อหน้าต่างสถานะเปลี่ยนเป็นสีแดง บ่งชี้ว่าวาริสเตอร์ภายในล้มเหลวและต้องเปลี่ยนใน ทันเวลา; มิฉะนั้นฟังก์ชันป้องกันฟ้าผ่าจะล้มเหลว ทำงานได้ตามปกติ

IV: OUYUE Electrical ให้การปรับแต่งอย่างรวดเร็วของ กล่องกระจายกันฝนกลางแจ้ง

โซลูชั่นป้องกันฟ้าผ่าที่เชื่อถือได้ สำหรับกล่องกระจายสินค้าภายนอกอาคารมีต้นกำเนิดจากระดับโครงสร้างที่ได้มาตรฐาน การออกแบบกรอบหุ้ม ครอบคลุมการเชื่อมต่อสมศักย์จาก การต่อสายดินแท่งทองแดงเข้ากับโครงสเตนเลสสตีลตลอดจนทางเดิน จากสกรูกราวด์ที่ติดตั้งไว้ล่วงหน้าไปจนถึงฐานติดตั้ง SPD อู๋เยว่ กล่องกระจายสเตนเลสสตีลของ Electric มีการติดตั้งแบบมีโครงสร้าง ระบบสายดินจากโรงงาน ให้พื้นฐานที่ได้มาตรฐานและเชื่อถือได้ แพลตฟอร์มสำหรับการก่อสร้างป้องกันฟ้าผ่า การใช้งานรายวัน และ การบำรุงรักษาสำหรับผู้ใช้ปลายทาง

 หลังจากยืนยันแบบผลิตภัณฑ์แล้ว สินค้าสำเร็จรูปสามารถจัดส่งเพื่อจำหน่ายได้ภายใน 7 วันปฏิทิน ไม่ว่าคุณจะต้องการการกำหนดค่ามาตรฐานหรือ Lightning ที่ปรับแต่งเป็นพิเศษ โซลูชันการป้องกัน โปรดส่งข้อกำหนดทางเทคนิคของคุณ แล้วเราจะดำเนินการให้ ให้คำแนะนำวิธีแก้ปัญหาและการผลิตตัวอย่างแก่คุณทันที ไทม์ไลน์
