กล่องกระจายกันฝนกลางแจ้งสแตนเลสพ่นสีสเปรย์สีขาวภาพถ่ายจริงการผลิตจำนวนมาก: จากการฉีดพ่นตัวกล่อง, แถบยางกันน้ำบ่มไปจนถึงการวิเคราะห์โครงสร้างภายในแบบเต็ม

I. ตัวกล่องฉีดแล้วรอประกอบแผงประตู

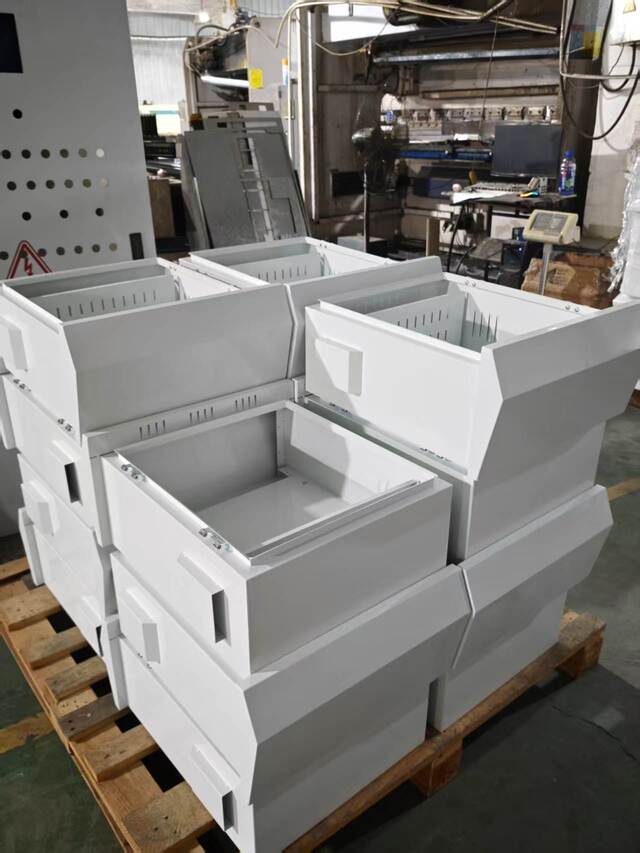

ในภาพจริงภาพแรก ตัวกล่องสแตนเลสสีขาวหลายสิบตัวที่ถูกพ่นจะถูกวางซ้อนกันทีละชั้น รอให้แถบยางที่แผงประตูแข็งตัวก่อนการประกอบขั้นสุดท้าย พื้นผิวกล่องแต่ละกล่องถูกเคลือบด้วยผงไฟฟ้าสถิตสีขาวสม่ำเสมอและละเอียด มุมโค้งงออย่างเรียบร้อยและรอยเชื่อมเรียบและเต็ม

กล่องชุดนี้ทำจากสแตนเลส 304 เป็นวัสดุฐานและเคลือบด้วยผงไฟฟ้าสถิตสีขาวเกรดภายนอก การเคลือบสีขาวมีประโยชน์ในทางปฏิบัติในสถานการณ์กลางแจ้ง - พื้นผิวสีอ่อนสะท้อนการแผ่รังสีความร้อนของแสงแดด ในสภาพแวดล้อมที่มีอุณหภูมิสูงในฤดูร้อน อุณหภูมิพื้นผิวของกล่องสีขาวอาจต่ำกว่าอุณหภูมิของกล่องสีเทาเข้มได้ 8-12°C ซึ่งช่วยลดอุณหภูมิที่เพิ่มขึ้นภายในกล่องและยืดอายุการใช้งานของส่วนประกอบต่างๆ นี่คือเหตุผลว่าทำไมกล่องกระจายสินค้ากลางแจ้งในตลาดยุโรปและตะวันออกกลางมักนิยมการเคลือบสีขาว

ครั้งที่สอง ติดตั้งแถบยางกันน้ำสำหรับแผงประตูแล้ว หลังจากบ่มแล้วก็สามารถประกอบได้

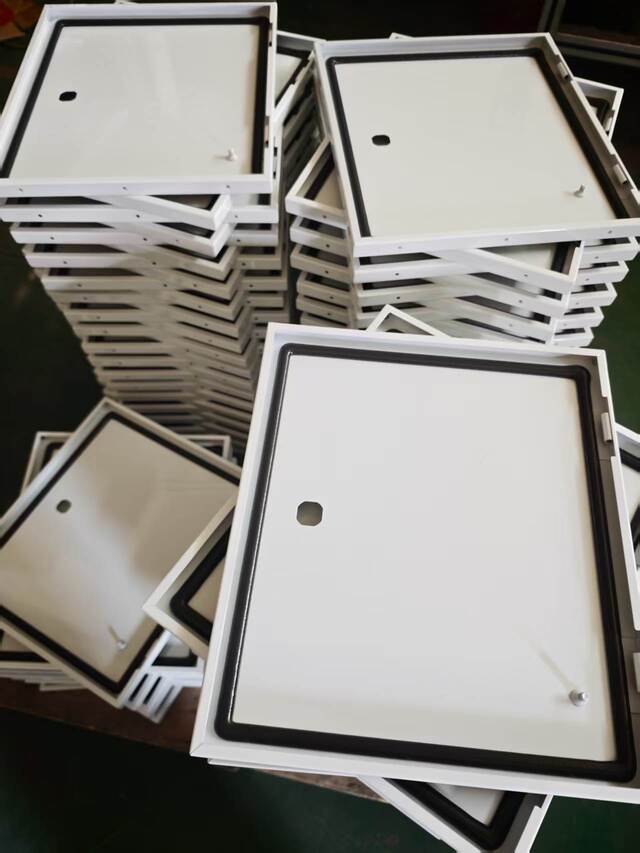

ภาพที่สองบันทึกแผงประตูที่ตรงกับกล่องชุดนี้ แผงประตูพ่นสีขาวพร้อมแถบยางกันน้ำสีดำต่อเนื่องฝังอยู่ที่ขอบ ขณะนี้อยู่ในขั้นตอนการบ่มแถบยางและหยุดนิ่ง แถบยางทำจากวัสดุโฟมเซลล์ปิด EPDM (ยางเอทิลีนโพรพิลีนไดอีนโมโนเมอร์) มันถูกฝังลงในร่องปิดผนึกที่ด้านในของประตูกล่องโดยใช้อุปกรณ์ติดกาวเฉพาะ และวงกลมทั้งหมดถูกปิดผนึกโดยไม่มีการแตกหัก

เหตุผลที่ยอมให้แถบยาแนวยึดติดและแข็งตัวหลังการติดตั้งก็คือ เมื่อฝังไปแล้ว กาวที่ด้านหลังของแถบ EPDM ต้องใช้เวลาเพียงพอในการยึดเกาะกับร่องสแตนเลสอย่างสมบูรณ์ เพื่อป้องกันการหลุดร่อนหรือการบิดเบี้ยวในภายหลัง นอกจากนี้ ความเครียดภายในยังพัฒนาในแถบระหว่างการบีบอัดและการแทรก การปล่อยให้พักตัวช่วยให้วัสดุคืนความยืดหยุ่นตามธรรมชาติ หลีกเลี่ยงความไม่สม่ำเสมอของพื้นผิวที่เกิดจากการคลายความเครียดหลังการประกอบ

หลังจากที่แถบซีลแผงประตูแต่ละชุดแข็งตัวแล้ว ผู้ตรวจสอบคุณภาพจะดำเนินการสุ่มตรวจสอบความเรียบของพื้นผิวการซีลและความสม่ำเสมอของการเด้งกลับของแถบ

ก่อนจัดส่ง กล่องทั้งหมดจะผ่านการทดสอบฝนหรือการสุ่มตัวอย่างความกันลมของอากาศระดับ IP65 เพื่อตรวจสอบว่าประสิทธิภาพการปิดผนึกเป็นไปตามมาตรฐาน แถบซีลโฟมเซลล์ปิด EPDM ที่เลือกโดย Ouyue Electric มีช่วงอุณหภูมิการทำงานระยะยาวที่ -40°C ถึง 120°C โดยคงคุณสมบัติการเด้งกลับและการซีลที่เสถียร แม้จะต้องเผชิญกับแสงแดดและฝนกลางแจ้งเป็นเวลาหลายปี

ที่สาม การถอดชิ้นส่วนโครงสร้างภายในของกล่องกระจายสแตนเลส

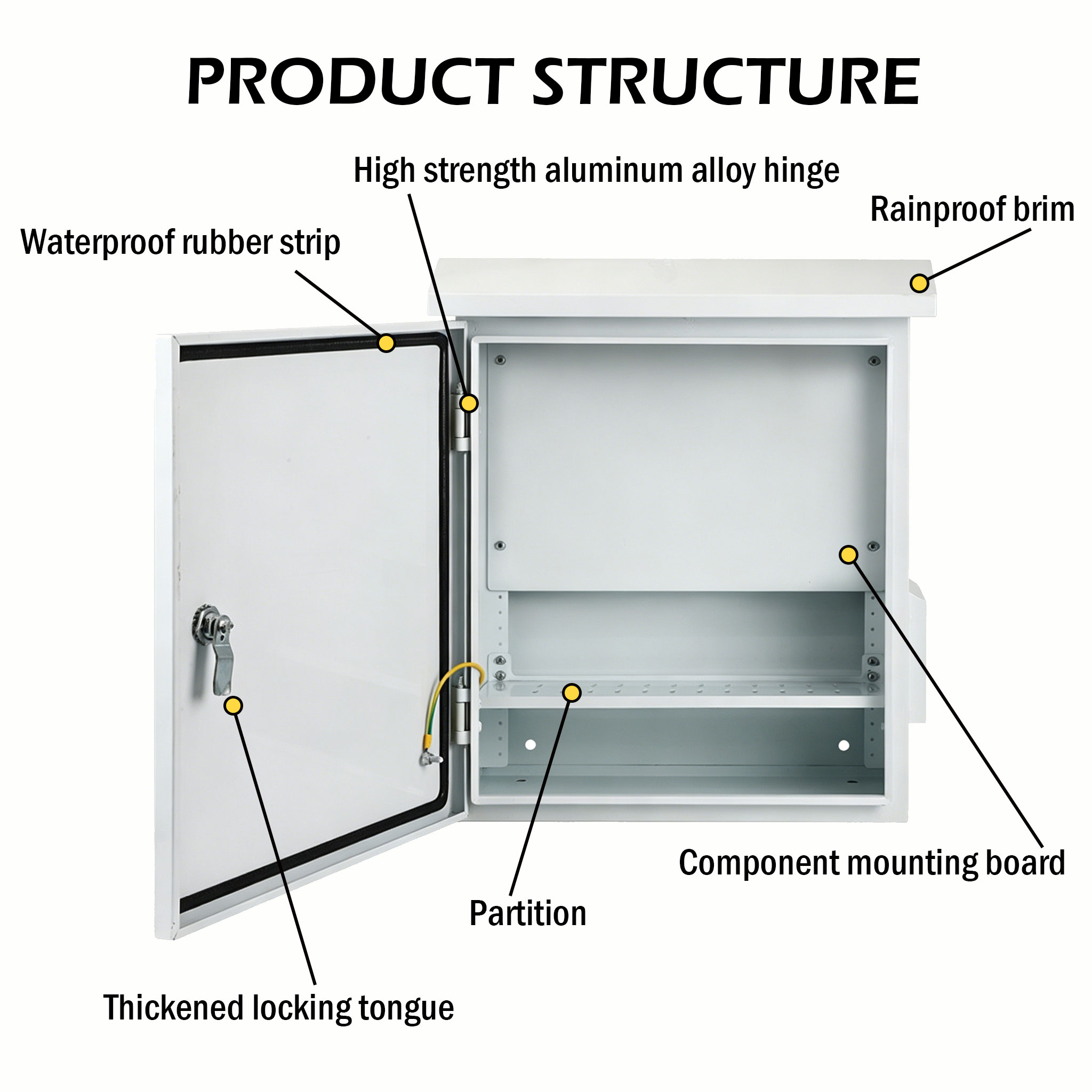

รูปที่ 3 แสดงโครงสร้างภายในของชิ้นส่วนที่ประกอบเสร็จแล้วกล่องกระจายกันฝนสแตนเลสกลางแจ้ง. ส่วนประกอบสำคัญทั้ง 5 ประการสามารถมองเห็นได้ชัดเจนและแยกชิ้นส่วนทีละรายการดังนี้

1. ล็อคลิ้นหมุนได้

แผงประตูมีลิ้นล็อคสแตนเลส เมื่อปิด ลิ้นล็อคจะจับแผ่นล็อคที่ด้านในของกรอบประตูกล่องอย่างแน่นหนาเพื่อให้แน่ใจว่าแผงประตูปิดสนิทและกดแถบซีลลง แกนล็อคทำจากสแตนเลส 304 ซึ่งกันสนิมและป้องกันการติดขัด ตามความต้องการของลูกค้า สามารถเลือกล็อคกุญแจสากล ล็อคสามเหลี่ยมกันขโมย หรือล็อคเปิดสปริงแบบกดเป็นตัวเลือกได้ ซึ่งทั้งหมดนี้รองรับการปรับแต่งเป็นชุด

2.แถบยางกันน้ำ

จากมุมมองภายในจะเห็นได้ชัดเจนว่าแถบยางกันน้ำ EPDM สีดำกระจายตัวตามแนววงในของแผงประตูโดยไม่มีรอยต่อหรือแตกหักใดๆ เมื่อปิดแผงประตู แถบยางจะถูกกดให้เท่ากันระหว่างแผงประตูและกรอบประตูกล่อง ทำให้เกิดพื้นผิวซีลยืดหยุ่นอย่างต่อเนื่องเพื่อป้องกันไม่ให้น้ำฝน ฝุ่น และความชื้นซึมผ่านช่องว่างประตู

3. ปีกหมวกกันฝน

ด้านบนของกล่องมีโครงสร้างขอบเอียงที่ยื่นไปข้างหน้า หน้าที่ของการออกแบบดัดโค้งนี้คือนำน้ำฝนที่ไหลลงมาตามผนังหรือเหนือกล่องไปยังบริเวณที่ห่างจากช่องว่างประตู ป้องกันไม่ให้น้ำสะสมตามขอบด้านบนของแผงประตูและซึมเข้าสู่พื้นผิวซีล ปีกหมวกและตัวกล่องทำจากไม้กระดานชิ้นเดียวกันผ่านการดัดด้วย CNC และขึ้นรูปเป็นชิ้นเดียว ไม่จำเป็นต้องเชื่อม และไม่มีความเสี่ยงจากการเชื่อมรั่ว

4.บอร์ดติดตั้งส่วนประกอบ

ภายในกล่องมีแผ่นยึดแบบเคลื่อนย้ายได้ที่ถอดออกได้สำหรับยึดเบรกเกอร์วงจรคอนแทคเตอร์ เทอร์มินอลบล็อค และส่วนประกอบอื่นๆ แผ่นติดตั้งทำจากแผ่นเหล็กชุบสังกะสีหรือแผ่นสแตนเลสและยึดเข้ากับสตั๊ดฝังที่ด้านหลังของกล่องด้วยสกรู การออกแบบที่ถอดออกได้หมายความว่าลูกค้าสามารถประกอบล่วงหน้าและเดินสายส่วนประกอบต่างๆ นอกกล่องให้เสร็จสิ้น จากนั้นจึงติดตั้งบอร์ดทั้งหมดลงในกล่อง ซึ่งช่วยปรับปรุงประสิทธิภาพการติดตั้งที่ไซต์งาน

5. พาร์ติชั่น

ภายในกล่องสามารถติดตั้งฉากกั้นโลหะได้ตามความต้องการของลูกค้า โดยแบ่งพื้นที่ภายในกล่องออกเป็นฉากกั้นไฟฟ้าอิสระ ฟังก์ชันของพาร์ติชันประกอบด้วย: บรรลุการแยกทางกายภาพของวงจรที่มีระดับแรงดันไฟฟ้าต่างกัน การแยกวงจรหลักออกจากวงจรควบคุม หรือจัดให้มีพื้นที่ป้องกันอิสระสำหรับส่วนประกอบเฉพาะ พาร์ติชั่นถูกยึดเข้ากับฉากยึดพาร์ติชั่นภายในกล่องด้วยสกรู และสามารถปรับตำแหน่งได้อย่างยืดหยุ่นตามแบบของลูกค้า

IV. ด้วยสายการผลิตจริง เราขอเชิญคุณตรวจสอบคุณภาพ

ไม่ว่าคุณจะต้องการกล่องกระจายสินค้าแบบกันฝนกลางแจ้งแบบมาตรฐานหรือตัวกล่องที่ไม่ได้มาตรฐานที่ปรับแต่งตามแบบโครงการ Ouyue Electric สามารถส่งมอบกล่องกระจายสินค้าสแตนเลสที่ทนทานต่อการทดสอบการใช้งานกลางแจ้งด้วยความสามารถในการผลิตและมาตรฐานการควบคุมคุณภาพของโรงงานต้นทาง

ใช้เวลาเพียง 7 วันในการผลิตผลิตภัณฑ์สำเร็จรูปหลังจากยืนยันแบบผลิตภัณฑ์แล้วยินดีต้อนรับสู่การส่งข้อกำหนดทางเทคนิคหรือข้อกำหนดเฉพาะของกล่อง เราจะให้คำแนะนำวิธีแก้ปัญหาและกำหนดเวลาตัวอย่างโดยเร็วที่สุด
