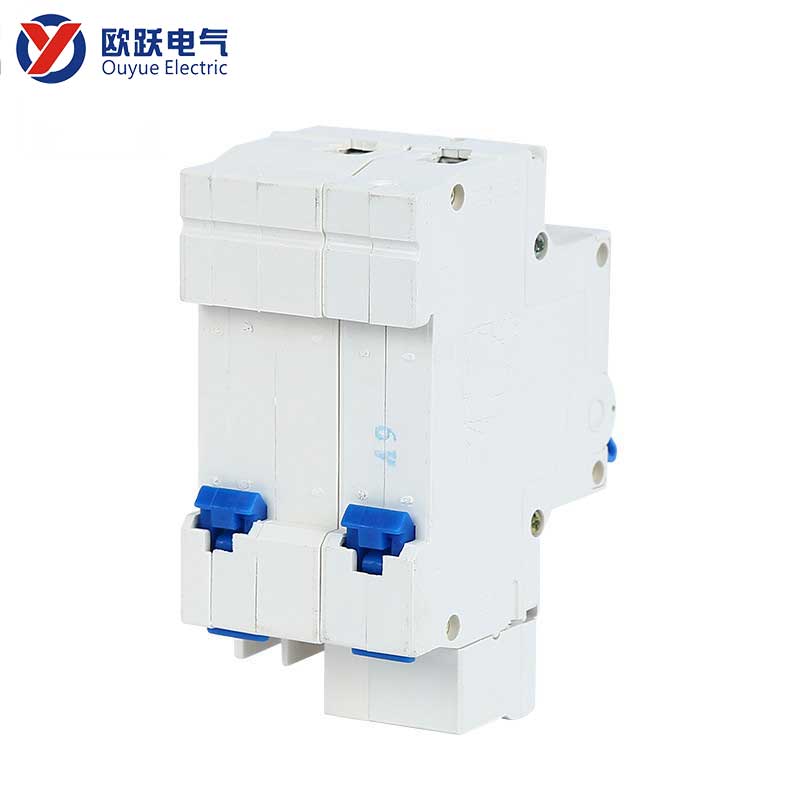

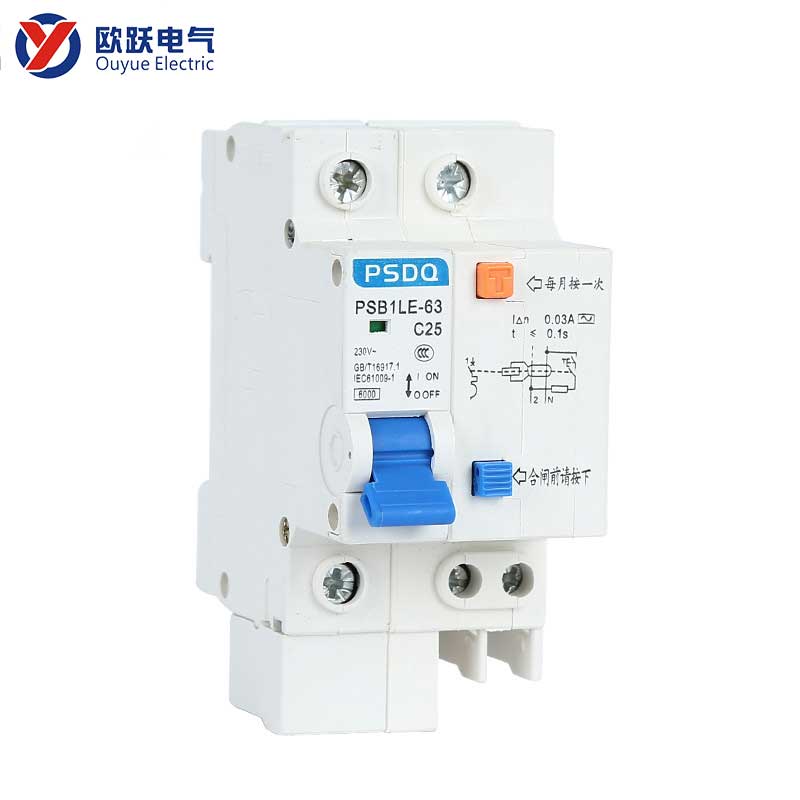

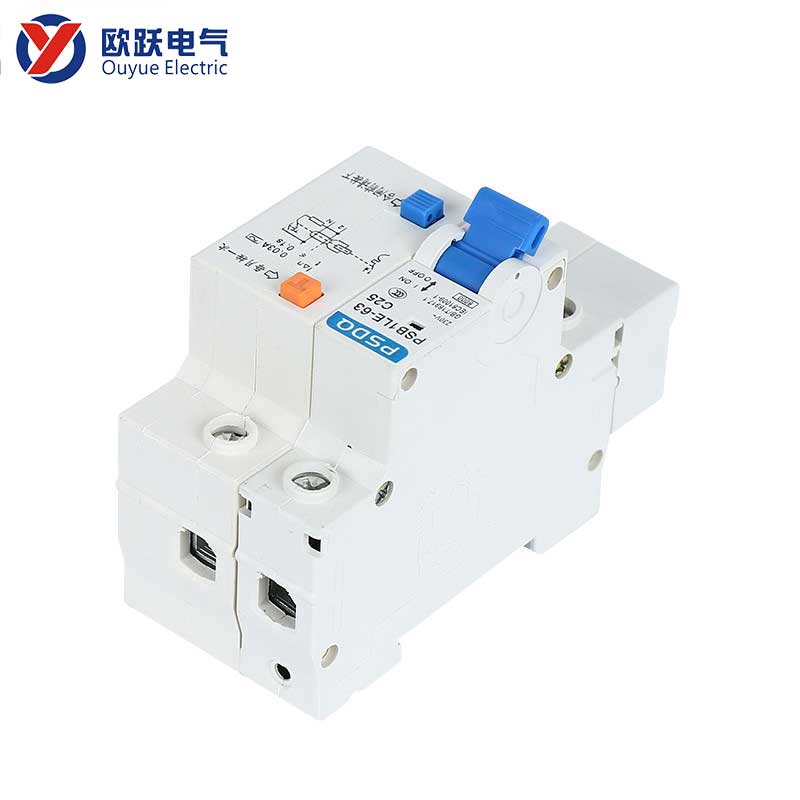

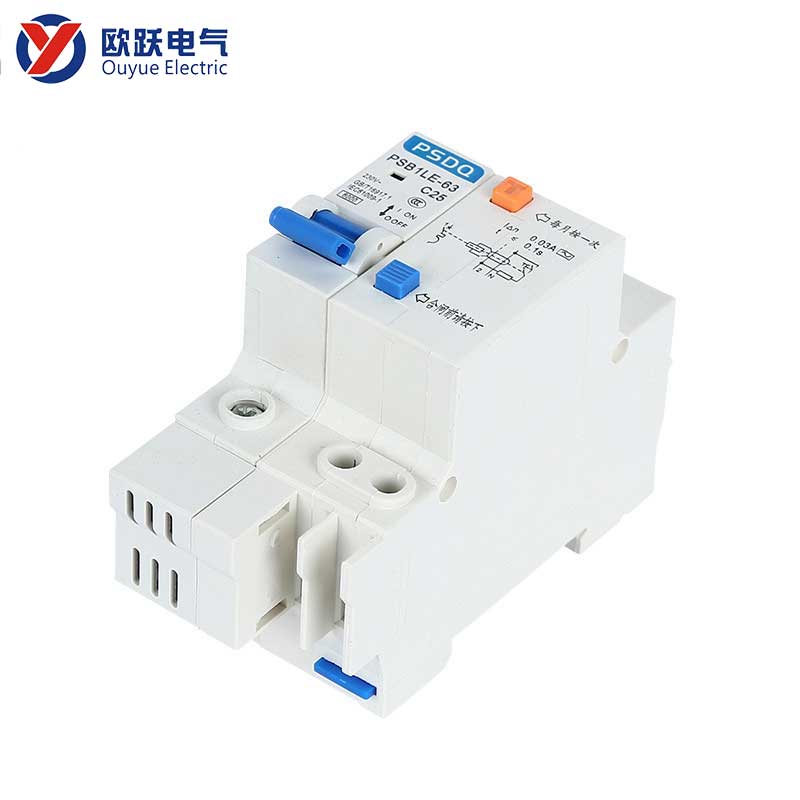

เบรกเกอร์กันไฟดูดเล็ก 63A 1P+N

แนะนำผลิตภัณฑ์

• เมื่อเผชิญกับความต้องการที่เพิ่มขึ้นสำหรับไฟฟ้าเฟสเดียวกำลังสูงในสภาพแวดล้อมที่อยู่อาศัย เชิงพาณิชย์ และสภาพแวดล้อมอื่น ๆ ที่ทันสมัย ​​แผนการป้องกันวงจรแบบดั้งเดิมมักจะต้องใช้พื้นที่สองโมดูล (เบรกเกอร์ 1P + อุปกรณ์เสริมการรั่ว หรือเบรกเกอร์วงจรรั่ว 2P) ซึ่งอาจทำให้เกิดปัญหาเลย์เอาต์ในกล่องจ่ายไฟได้อย่างง่ายดาย
• เซอร์กิตเบรกเกอร์ป้องกันไฟรั่วขนาดเล็ก 63A 1P+N ผสานรวมฟังก์ชันการป้องกันการรั่วไหลที่โอเวอร์โหลด การลัดวงจร และความไวสูงไว้อย่างสร้างสรรค์ภายในความกว้างของโมดูลมาตรฐานเพียงโมดูลเดียว (18 มม.) และสามารถแยกเฟสไลน์ (L) และเส้นนิวทรัล (N) ไปพร้อมๆ กัน สามารถให้การป้องกันความปลอดภัยอย่างสมบูรณ์สำหรับวงจรไฟฟ้าแรงสูงเฟสเดียว

ข้อมูลจำเพาะของผลิตภัณฑ์

รายการพารามิเตอร์	คำอธิบายข้อกำหนด
รุ่นสินค้า	เบรกเกอร์กันไฟดูดเล็ก 63A 1P+N
หมายเลขขั้วโลก	1พี+น
จัดอันดับปัจจุบัน	63ก
กระแสไฟรั่วที่ได้รับการจัดอันดับ	30mA
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ	230V AC 50/60Hz
คุณลักษณะสะดุด	ประเภทซี
วิธีการติดตั้ง	การติดตั้งราง DIN มาตรฐาน 35 มม
ใบรับรอง	ซีอี

ถามตอบ

ถาม:การป้องกันระหว่างเบรกเกอร์วงจรรั่ว 1P+N และ 2P แตกต่างกันอย่างไร?

ตอบ:เทียบเท่ากับฟังก์ชันโอเวอร์โหลด การลัดวงจร และการป้องกันการรั่วไหลที่แกนกลางของวงจรโดยสมบูรณ์ ความแตกต่างหลักอยู่ที่โครงสร้างทางกายภาพ: 1P+N ใช้การออกแบบกะทัดรัดโหมดเดียว ในขณะที่ 2P มีความกว้างโหมดคู่ ทั้งสองสามารถตัดการเชื่อมต่อสาย L และสาย N ได้พร้อมกัน

ถาม:เส้นกลาง (N) ในรุ่นนี้มีการป้องกันอย่างไร

ตอบ:ขั้ว N ของเซอร์กิตเบรกเกอร์ป้องกันไฟดูดขนาดเล็ก 63A 1P+N ประเภทนี้จะเปิดและปิดพร้อมกันกับเฟสไลน์เท่านั้น จึงทำให้มีฟังก์ชันแยกส่วนได้ อย่างไรก็ตาม โดยปกติจะไม่มีทริปแม่เหล็กป้องกันการโอเวอร์โหลดอิสระ (เช่น การโอเวอร์โหลดของขั้ว N ไม่ได้ทำให้เกิดการสะดุดเพียงอย่างเดียว) คุณลักษณะของมันคือการป้องกันการรั่วไหลอย่างสมบูรณ์และการแยกขั้วสองขั้วที่ปลอดภัย
