Ouyue Electric ได้เปิดตัวเปลือกกล่องกระจายโลหะแบบแยกชั้น 2 ชั้น โดยมีโซนกระแสไฟแรงและไฟอ่อนแยกกัน และสตั๊ดที่ติดตั้งไว้ล่วงหน้า ช่วยลดระยะเวลาการประกอบสำหรับชุดทั้งชุด

I. การถ่ายทำจริงสำหรับการผลิตจำนวนมาก: ตู้มาตรฐานถูกจัดเรียงและหลุดออกจากสายการผลิต นำเสนอความสามารถในการจัดส่งเป็นชุดอย่างสังหรณ์ใจ

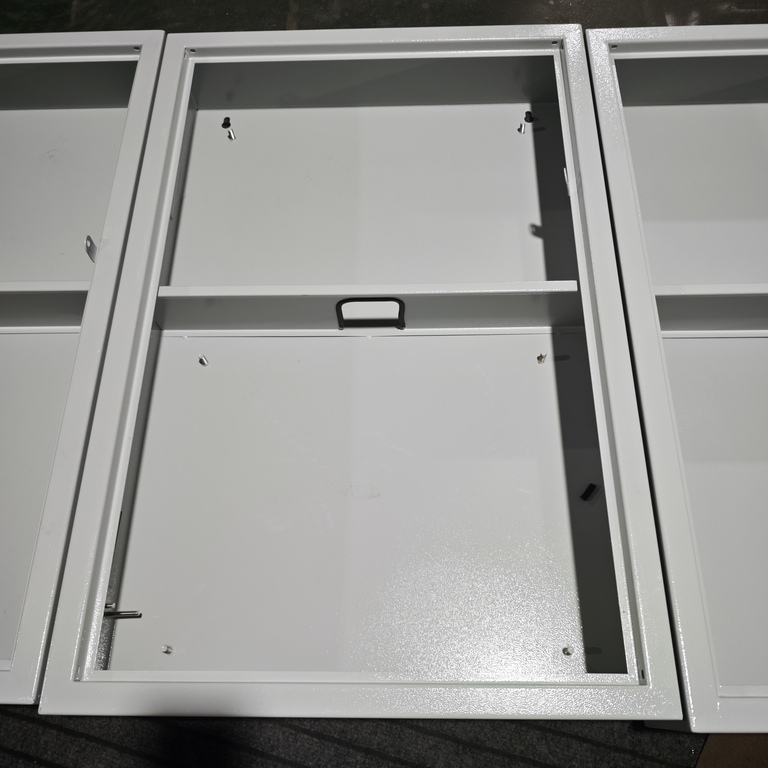

ภาพถ่ายจริงภาพแรกเป็นภาพแถวของเปลือกกล่องกระจายโลหะแบบแยกชั้น 2 ชั้นที่วางเรียงกันในพื้นที่ประกอบของเวิร์กช็อป ตัวตู้ยังไม่ได้ติดตั้งแผงประตู แต่รายละเอียดของกระบวนการโลหะแผ่นของตัวกล่องนั้นได้รับการเปิดเผยอย่างเต็มที่ - ขอบและมุมของกรอบสม่ำเสมอ ขอบโค้งงอเรียบร้อย และรอยเชื่อมเรียบโดยไม่มีเสี้ยน

ตัวตู้หลักทำจากแผ่นเหล็กรีดเย็นคุณภาพสูงขึ้นรูปด้วยการตัดด้วยเลเซอร์และการดัดด้วย CNC เป็นชิ้นเดียว โครงกล่องมีความหนาและเสริมความแข็งแรง พร้อมความสามารถในการรับน้ำหนักและทนต่อแรงกระแทกได้ดี พื้นผิวผ่านการฟอสเฟตเพื่อกำจัดสนิมและการเคลือบผงอิพ็อกซีไฟฟ้าสถิตที่อุณหภูมิสูง สารเคลือบเป็นสีขาวงาช้างด้าน โดยมีพื้นผิวสีสม่ำเสมอและเรียบเนียน

 มีคุณสมบัติป้องกันสนิม ทนต่อการกัดกร่อน ทนต่อการขีดข่วน และไม่เสี่ยงต่อการเกิดสีเหลือง ทำให้เหมาะสำหรับการใช้งานระยะยาวในสภาพแวดล้อมภายในอาคารที่แห้ง รูปลักษณ์เคลือบผงสีขาวนั้นเรียบง่ายและทันสมัย ​​และเข้ากันได้ดีกับสภาพแวดล้อมการตกแต่งภายในของโรงงาน อาคารห้องกระจายสินค้า ห้องปฏิบัติการ ฯลฯ

ลิงค์กระบวนการ	วิธีการประมวลผล	การทำงาน
วัสดุฐาน	แผ่นเหล็กรีดเย็นคุณภาพสูง ขึ้นรูปด้วยการดัด CNC เป็นชิ้นเดียว	มีความแข็งแรงสูง ไม่เกิดการเสียรูป อีกทั้งโครงมีความหนาและเสริมความแข็งแรง
การเชื่อม	การเชื่อมแบบจุดที่แม่นยำ พร้อมพื้นรอยเชื่อมเรียบ	รองพื้นปิดผนึกได้ดีไม่มีเสี้ยนหรือขอบคม
การปรับสภาพ	ฟอสเฟตเพื่อการกำจัดสนิม	เสริมการยึดเกาะของสีฝุ่นและให้ชั้นฐานกันสนิม
การเคลือบผิว	เคลือบผงอิพ็อกซีไฟฟ้าสถิตอุณหภูมิสูง สีขาวงาช้างด้าน	ป้องกันสนิม ป้องกันการกัดกร่อน ทนต่อการขีดข่วน และไม่เป็นสีเหลือง

ครั้งที่สอง คำอธิบายโดยละเอียดเกี่ยวกับโครงสร้างภายใน: พาร์ติชันแบบรวม + สตัดที่ติดตั้งไว้ล่วงหน้า ช่วยลดความยุ่งยากในการประกอบทั้งชุดจากระดับแผ่นโลหะ

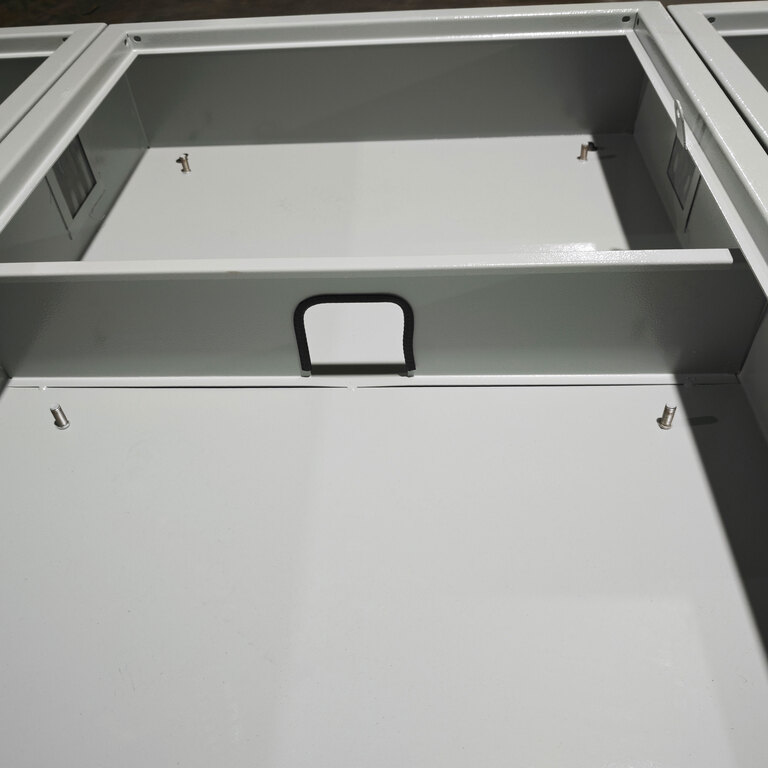

ภาพถ่ายจริงที่สองเปิดโครงสร้างภายในของตู้ นำเสนอการออกแบบหลักของผลิตภัณฑ์นี้อย่างชัดเจน - ฉากกั้นสองชั้นและระบบสตั๊ดที่ติดตั้งไว้ล่วงหน้า

แผ่นกั้นโลหะในตัว: แยกไฟฟ้าแรงและอ่อนออกจากกัน และสายไฟก็เรียบร้อย

แผ่นกั้นโลหะในตัวได้รับการติดตั้งในแนวนอนภายในกล่อง โดยแบ่งช่องด้านในออกเป็นช่องติดตั้งอิสระสองช่องที่ด้านบนและด้านล่าง ฉากกั้นเชื่อมและยึดเข้ากับโครงกล่อง มีความแข็งแรงสูง ทนต่อการโค้งงอ และสามารถรองรับอุปกรณ์ไฟฟ้าที่มีน้ำหนักมากขึ้นได้ ค่านิยมหลักของโครงสร้างนี้อยู่ที่การบรรลุการแยกกระแสไฟฟ้าแรงและอ่อนหรือการจัดเรียงส่วนประกอบตามลำดับชั้น:

ช่องด้านบน:สามารถใช้ในการติดตั้งส่วนประกอบควบคุมและสัญญาณ เช่น เครื่องมือ ไฟแสดงสถานะ โมดูล PLC เทอร์มินัลบล็อก ฯลฯ

ช่องด้านล่าง:ใช้เพื่อจัดเรียงส่วนประกอบกำลังของวงจรหลัก เช่น เซอร์กิตเบรกเกอร์ คอนแทคเตอร์ รีเลย์ความร้อน และบัสบาร์ทองแดง

ช่องด้านบนและด้านล่างแยกออกจากกันทางกายภาพเพื่อป้องกันการรบกวนทางแม่เหล็กไฟฟ้าที่เกิดจากกระแสขนาดใหญ่ในวงจรหลักไม่ให้ส่งผลต่อความแม่นยำของสัญญาณของวงจรควบคุม ในขณะเดียวกัน การรบกวนข้ามของเส้นจะลดลงอย่างมาก และเส้นแบ่งความแตกต่างก็มองเห็นได้ชัดเจนในระหว่างการบำรุงรักษา

ทางเดินของสายไฟ: ช่องด้านบนและด้านล่างเชื่อมต่อกัน และไม่มีการม้วนด้านข้าง

ทางเดินลวดรูปแถบยาวเปิดอยู่ตรงกลางฉากกั้น สายไฟระหว่างช่องด้านบนและด้านล่างสามารถเชื่อมต่อได้โดยตรงผ่านทางช่องนี้โดยไม่ต้องพันรอบด้านข้างของกล่องเพื่อเดินสาย การออกแบบโดยละเอียดนี้ทำให้เส้นทางการเดินสายไฟสั้นที่สุดและสม่ำเสมอที่สุด ถาดสายเคเบิลสามารถจัดวางให้ตรงกับแนวขวางสายเคเบิลสำหรับการวาง ซึ่งช่วยเพิ่มประสิทธิภาพในการประกอบและความสวยงามไปพร้อมๆ กัน

หมุดยึดตายตัวที่ทำจากสเตนเลสสตีลที่ติดตั้งไว้ล่วงหน้าที่มุมทั้งสี่: ไม่จำเป็นต้องเจาะและต๊าปนอกสถานที่

สลักเกลียวยึดสเตนเลสสตีลได้รับการเชื่อมไว้ล่วงหน้าที่มุมทั้งสี่ของส่วนตู้ทั้งด้านบนและด้านล่าง ซึ่งเป็นคุณลักษณะการออกแบบที่สำคัญซึ่งช่วยลดเวลาการประกอบโดยรวมได้อย่างมาก ในการติดตั้งตู้แบบดั้งเดิม การติดตั้งส่วนประกอบทางไฟฟ้าจำเป็นต้องมีการวัด การวางตำแหน่ง การเจาะ และการกรีดที่ไซต์งาน ซึ่งเป็นกระบวนการที่ไม่เพียงแต่ใช้เวลานานเท่านั้น แต่ยังเสี่ยงต่อการเกิดรูที่ไม่ตรงแนวซึ่งนำไปสู่การติดตั้งที่ไม่ปลอดภัยอีกด้วย ด้วยหมุดที่ติดตั้งไว้ล่วงหน้า กระบวนการนี้จะถูกย้ายไปยังขั้นตอนการผลิตโลหะแผ่น เมื่อได้รับตู้แล้ว ผู้ประกอบสามารถยึดเครื่องมือ รางเซอร์กิตเบรกเกอร์ แผ่นหลังสำหรับติดตั้ง แผงขั้วต่อ และส่วนประกอบอื่นๆ ได้โดยตรงโดยใช้สลักเกลียวบนสตั๊ดที่เจาะไว้ล่วงหน้า ทำให้ไม่จำเป็นต้องตัดเฉือนที่ไซต์งาน

ยกตัวอย่างกล่องจ่ายไฟที่มี 10 วงจร การออกแบบโบลต์ที่ติดตั้งไว้ล่วงหน้าสามารถประหยัดเวลาในการประกอบได้ประมาณ 30 ถึง 40 นาที ในการสั่งซื้อทางวิศวกรรมขนาดใหญ่ การประหยัดค่าแรงและเวลาสะสมมีมาก

ที่สาม ตัวประตูและการติดตั้ง: ครบชุด เหมาะสำหรับการใช้งานหลากหลายสถานการณ์

ด้านซ้ายของกล่องสงวนไว้สำหรับติดตั้งบานพับประตูและเข้าคู่กับประตูกล่องสีขาวสเปคเดียวกัน ในภาพจะเห็นได้ว่าแผงประตูชุดเดียวกันวางอยู่ด้านข้างรอการประกอบ ตัวประตูสามารถติดตั้งล็อคและหน้าต่างสังเกตได้ตามความต้องการของลูกค้า หลังจากปิดแล้ว จะสามารถป้องกันฝุ่นและป้องกันไม่ให้ผู้ที่ไม่ใช่มืออาชีพทำผิดพลาดได้

วิธีการติดตั้งใช้ชนิดติดผนังแบบเปลือย ด้านหลังกล่องมีรูแขวนไว้ ซึ่งสามารถยึดกับผนังได้โดยตรงโดยไม่ต้องมีขายึดเพิ่มเติม สำหรับสถานการณ์ที่จำเป็นต้องติดตั้งภาคพื้นดิน สามารถติดตั้งขายึดฐานได้อีกด้วย

IV. สถานการณ์การใช้งานทั่วไป

โครงสร้างโลหะแผ่นที่ได้มาตรฐานของเปลือกกล่องจ่ายไฟแบบแยกโลหะสองชั้นและระบบสตั๊ดที่ติดตั้งไว้ล่วงหน้าแบบยืดหยุ่น ทำให้เหมาะสำหรับสถานการณ์การกระจายและการควบคุมพลังงานภายในอาคารที่หลากหลาย

การกระจายอำนาจของอาคาร: กล่องกระจายสัญญาณแบบตั้งพื้น กล่องควบคุมไฟ สวิตช์หลัก และสวิตช์สาขา จะถูกจัดเรียงไว้ที่ส่วนบนและส่วนล่างตามลำดับ

การควบคุมอุตสาหกรรม:ตู้ควบคุม PLC กล่องควบคุมไฟฟ้าสำหรับจับคู่อุปกรณ์ ตัวควบคุมและเทอร์มินัลได้รับการติดตั้งไว้ที่ช่องด้านบน และส่วนประกอบของไดรฟ์จะถูกจัดเรียงไว้ที่ช่องด้านล่าง

ห้องปฏิบัติการและการประชุมเชิงปฏิบัติการที่สะอาด:รูปลักษณ์เคลือบผงสีขาวกลมกลืนกับสภาพแวดล้อมภายในอาคาร ตรงตามข้อกำหนดด้านการป้องกันฝุ่นและความสวยงามในสถานการณ์ที่สะอาด

การจัดซื้อทางวิศวกรรมเป็นชุด:โครงสร้างที่ได้มาตรฐานรองรับการผลิตขนาดใหญ่และการจัดส่งที่รวดเร็ว เหมาะสำหรับการจับคู่โครงการก่อสร้างขนาดใหญ่แบบรวมศูนย์

V. จากโลหะแผ่นไปจนถึงทั้งชุด: ลดความซับซ้อนของกระบวนการประกอบของคุณด้วยเปลือกที่ได้มาตรฐาน

Ouyue Electric มุ่งมั่นที่จะมอบโซลูชันตู้ไฟฟ้าที่มีประสิทธิภาพและได้มาตรฐานมากขึ้นแก่ลูกค้าที่ระดับการผลิตโลหะแผ่น. กล่องหุ้มโลหะแบบสองช่องมีการแบ่งพาร์ติชันในตัว สตั๊ดสำหรับติดตั้งที่ติดตั้งไว้ล่วงหน้า และโครงที่ได้มาตรฐาน ช่วยให้ผู้สร้างแผงและผลิตภัณฑ์ตู้รับเหมาก่อสร้างที่ผสมผสานความแข็งแรงของโครงสร้างเข้ากับการประกอบที่ง่ายดาย

เมื่อแบบผลิตภัณฑ์ได้รับการยืนยันแล้วจะใช้เวลาเพียง 7 วันในการทำให้ผลิตภัณฑ์เสร็จสมบูรณ์ไม่ว่าคุณจะต้องการข้อกำหนดมาตรฐานหรือการออกแบบที่กำหนดเองตามแบบของคุณกรุณาส่งข้อกำหนดทางเทคนิคของคุณมาให้เราและเราจะให้คำแนะนำวิธีแก้ปัญหาและกำหนดการผลิตตัวอย่างทันที
