ตู้จ่ายไฟ XL-21 ใหม่ของ Ouyue Electric เปิดตัวแล้ว และชุดแรกมีกำหนดส่งไปยังเกาหลีใต้

I. แยกโครงสร้างบนและล่าง

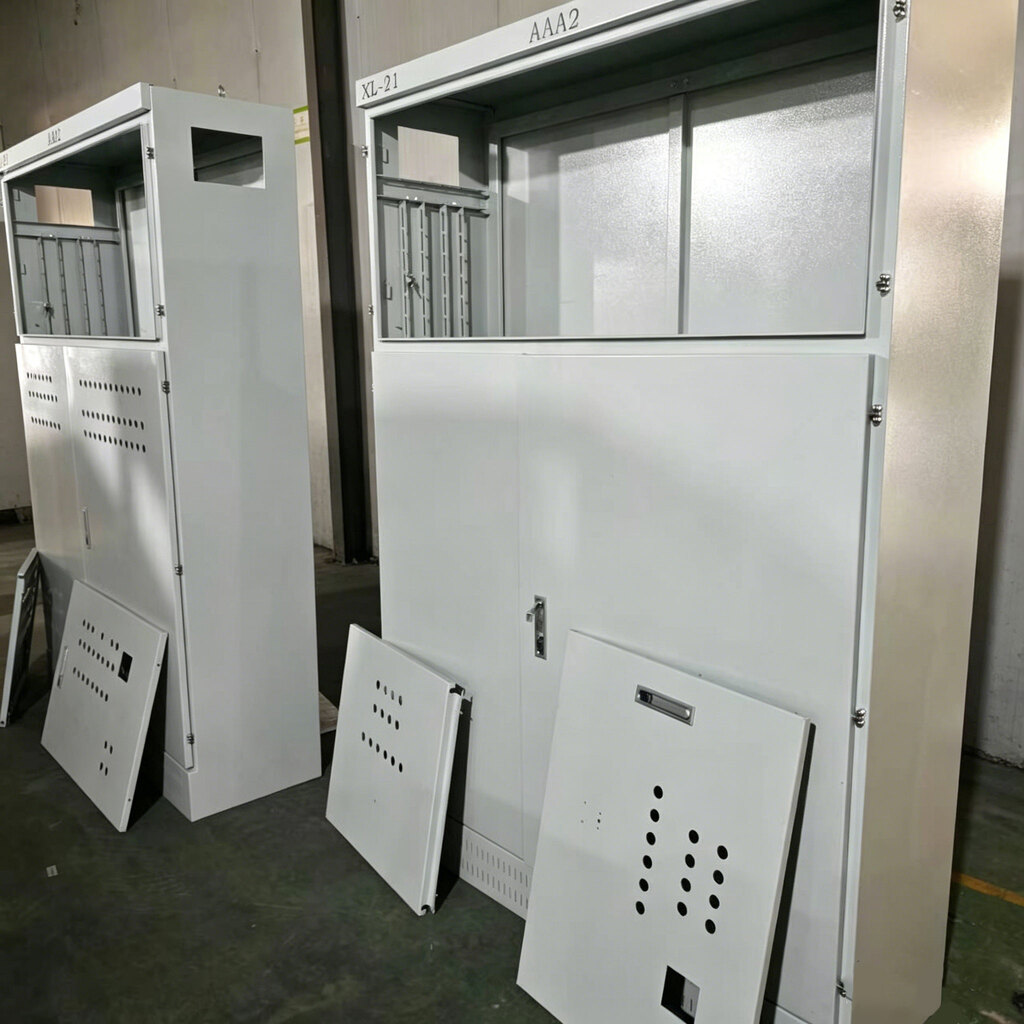

ภาพถ่ายจริงภาพแรกแสดงลักษณะโดยรวมของตู้จ่ายไฟ XL-21 ตู้ใช้การออกแบบโครงสร้างส่วนบนและส่วนล่างแบบแยกส่วน แบ่งพื้นที่การทำงานออกเป็นสองช่องแยกกันอย่างชัดเจน ทั้งด้านบนและด้านล่าง

ส่วนบน: บริเวณหน้าต่างสังเกตเครื่องมือ

ตำแหน่งการติดตั้งหน้าต่างโปร่งใสสงวนไว้ที่ด้านบนของตู้เพื่อจัดเรียงแอมป์มิเตอร์ โวลต์มิเตอร์ ไฟแสดงสถานะ สวิตช์เปลี่ยนทาง และส่วนประกอบการวัดและการแสดงผลอื่นๆ เจ้าหน้าที่ปฏิบัติการและบำรุงรักษาไม่จำเป็นต้องเปิดประตูตู้ พวกเขาสามารถอ่านพารามิเตอร์ทางไฟฟ้าและระบุสถานะการทำงานแบบเรียลไทม์ผ่านหน้าต่าง ซึ่งช่วยเพิ่มประสิทธิภาพในการตรวจสอบรายวันและการตรวจจับข้อผิดพลาดได้อย่างมาก ด้านบนของตู้สงวนไว้สำหรับระบุตำแหน่งซึ่งสามารถติดหมายเลขวงจร ป้ายชื่ออุปกรณ์ หรือป้ายเตือนความปลอดภัยได้ตามความต้องการของลูกค้า

ส่วนล่าง: ส่วนควบคุมการทำงานของสวิตช์หลัก

ช่องการทำงานของสวิตช์หลักที่ด้านล่างของตู้มีตัวล็อคประตูแบบแยกอิสระ พื้นผิวของประตูตู้มีรูกลมกระจายความร้อนหลายชุดซึ่งสร้างช่องอากาศหมุนเวียนด้านหน้าและด้านหลังโดยมีแผ่นกระจายความร้อนด้านหลังสเปคเดียวกันที่ด้านหลังของตู้ ในขณะที่มั่นใจในการระบายอากาศและการกระจายความร้อน เส้นผ่านศูนย์กลางของรูกลมจะถูกควบคุมที่จุดสมดุลระหว่างการป้องกันฝุ่นและการกระจายความร้อน ซึ่งช่วยลดการเข้ามาของฝุ่น ประตูคลังสินค้ามีระบบล็อคแบบกลไกเฉพาะเพื่อป้องกันไม่ให้บุคลากรที่ไม่ได้รับอนุญาตทำงานผิดพลาด และเป็นไปตามข้อกำหนดการจัดการความปลอดภัยทางไฟฟ้าของโรงงานอุตสาหกรรม

ครั้งที่สอง ระบบการติดตั้งแบบปรับได้ภายใน: ตู้หนึ่งชุดเข้ากันได้กับรูปแบบการกระจายพลังงานหลายแบบ

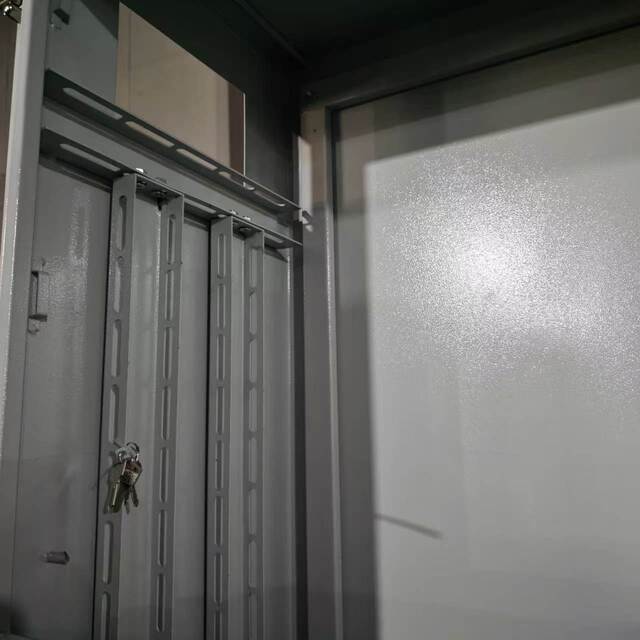

ภาพถ่ายจริงภาพที่สองมุ่งเน้นไปที่รายละเอียดโครงสร้างภายในของตู้จ่ายไฟ XL-21 ซึ่งแสดงให้เห็นคุณสมบัติการออกแบบหลักที่สุดของผลิตภัณฑ์นี้ - ระบบการติดตั้งที่ปรับได้เต็มที่

ติดตั้งคอลัมน์การติดตั้งแบบปรับได้หลายชุดไว้ล่วงหน้า

ภายในตู้ได้รับการติดตั้งไว้ล่วงหน้าด้วยเสาติดตั้งตามยาวหลายเสา โดยแต่ละเสามีรูยาว รางนำการติดตั้งและแผ่นติดตั้งสามารถปรับความสูงขึ้นและลงตามเสาได้อย่างอิสระ ซึ่งหมายความว่าตู้เดียวกันสามารถปรับได้อย่างยืดหยุ่นตามข้อกำหนดเฉพาะของเซอร์กิตเบรกเกอร์เคสแบบขึ้นรูป คอนแทคเตอร์ AC รีเลย์ความร้อน และบัสบาร์ทองแดงตามแผนการจ่ายไฟจริง ไม่ว่าจะเป็นสวิตช์หลัก 200A หรือ 630A และไม่ว่าจะเป็นการกำหนดค่าหลายลูปหรือไม่กี่ลูป ตำแหน่งการติดตั้งสามารถจัดได้ตามต้องการโดยไม่จำเป็นต้องเปลี่ยนตู้

ช่องของคลังสินค้ามีความเป็นอิสระ และไฟฟ้าแรงและอ่อนจะถูกแยกออกจากกัน

บริเวณแผงหน้าปัดและช่องสวิตช์หลักแยกจากกันด้วยฉากกั้นที่เป็นโลหะ เพื่อให้มีการเดินสายไฟแยกกันสำหรับกระแสไฟฟ้าแรงและอ่อน การออกแบบนี้มีความหมายที่สำคัญ 2 ประการ ประการแรก การรบกวนทางแม่เหล็กไฟฟ้าที่เกิดจากกระแสขนาดใหญ่ในวงจรหลักจะถูกแยกออกจากช่องด้านล่าง และจะไม่ส่งผลกระทบต่อความแม่นยำในการวัดของอุปกรณ์และสายสัญญาณในช่องด้านบน ประการที่สอง เมื่อตรวจสอบสวิตช์หลัก ให้แยกวงจรอุปกรณ์ด้านบนออกเพื่อลดความเสี่ยงจากการสัมผัสโดยไม่ตั้งใจ แผงกั้นจะสงวนรูสำหรับร้อยสายไฟ และมีช่องป้องกันยางไว้ที่จุดผ่านสายเคเบิลเพื่อป้องกันไม่ให้ชั้นฉนวนถูกตัด

ที่สาม แผ่นเหล็กรีดเย็น + การเคลือบผงไฟฟ้าสถิต: ให้การป้องกันในระยะยาวสำหรับการกระจายพลังงานภายในอาคาร

ตู้จ่ายไฟ XL-21 สร้างขึ้นจากเหล็กรีดเย็นคุณภาพสูง ขึ้นรูปด้วยการตัดด้วยเลเซอร์และการดัดด้วย CNC แบบบูรณาการ โดยมีมุมประกอบโดยใช้การเชื่อมต่อแบบสลักเกลียว เมื่อเปรียบเทียบกับโครงสร้างที่เชื่อมทั้งหมด ชุดประกอบแบบสลักเกลียวช่วยให้มั่นใจในความสมบูรณ์ของโครงสร้าง ขณะเดียวกันก็ให้ความสะดวกมากขึ้นในการถอดแยกชิ้นส่วน การบำรุงรักษา และการเปลี่ยนหรืออัปเกรดส่วนประกอบภายใน

พื้นผิวตู้เคลือบด้วยผงไฟฟ้าสถิต โดยมีพื้นผิวสีเทา-ขาวด้าน เมื่อเปรียบเทียบกับการพ่นสีแบบดั้งเดิม การเคลือบผงไฟฟ้าสถิตให้การยึดเกาะที่แข็งแกร่งกว่าและทนทานต่อแรงกระแทกและการกัดกร่อนได้ดีกว่า ในสภาพแวดล้อมอุตสาหกรรมภายในอาคาร เช่น โรงปฏิบัติงาน โรงงาน และสถานีไฟฟ้าย่อย จะยังคงทนทานต่อการใช้งานในระยะยาวโดยไม่บิ่นหรือเป็นสนิม การเคลือบสีเทา-ขาวด้านให้ความสวยงามที่สะอาดตา ทันสมัย ​​ซึ่งเสริมการออกแบบมาตรฐานของห้องกระจายสินค้าทั่วพื้นที่อุตสาหกรรมต่างๆ

แต่ละตู้ได้รับการติดตั้งมาตรฐานด้วยแผงด้านหลังที่มีรูระบายอากาศ ซึ่งอยู่ในแนวเดียวกับรูระบายอากาศแบบวงกลมที่ประตูเพื่อสร้างช่องหมุนเวียนอากาศตามธรรมชาติ ประตูติดตั้งระบบล็อคแบบกลไกโดยเฉพาะ และมีการจัดการกุญแจจากส่วนกลางเพื่อให้แน่ใจว่าเฉพาะช่างไฟฟ้าที่ได้รับอนุญาตเท่านั้นที่สามารถเข้าถึงช่องสวิตช์หลักได้ เพื่อป้องกันการเข้าโดยไม่ได้รับอนุญาต

IV. ส่งออกไปยังเกาหลีใต้: เข้ากันได้กับมาตรฐานการจำหน่ายไฟฟ้าอุตสาหกรรมในต่างประเทศ

ตู้จ่ายไฟ XL-21 ชุดนี้ได้รับการปรับแต่งสำหรับลูกค้าชาวเกาหลี โดยมีการปรับระดับแรงดันไฟฟ้า การเลือกข้อมูลจำเพาะของบัสบาร์ และขนาดตู้ที่ปรับเปลี่ยนตามความต้องการทางเทคนิคของลูกค้า ตลาดการจำหน่ายไฟฟ้าอุตสาหกรรมของเกาหลีใต้ให้ความสำคัญกับอุปกรณ์สองประการ ประการแรก การแยกโซนไฟฟ้าแรงสูงและแรงดันต่ำที่ได้มาตรฐาน ประการที่สอง ความเข้ากันได้ในการติดตั้งตู้ภายใน สายการผลิตของโรงงานมักต้องมีการปรับเปลี่ยนการกำหนดค่าวงจรไฟฟ้าตามการเปลี่ยนแปลงงานการผลิต และระบบการติดตั้งแบบปรับได้นั้นตรงตามข้อกำหนดที่ยืดหยุ่นนี้อย่างแม่นยำ

จากจีนไปเกาหลีใต้ เส้นทางขนส่งทางทะเลมีระยะทางสั้นและพิธีการศุลกากรมีประสิทธิภาพสูง Ouyue Electric นำเสนอบรรจุภัณฑ์ส่งออกมาตรฐานที่ปรับแต่งสำหรับตลาดเกาหลีโดยเฉพาะ ได้แก่ ลังไม้รมยาพร้อมแผ่นฟิล์มกันกระแทกแบบกำหนดเอง และช่องแยกสำหรับตู้และอุปกรณ์เสริมต่างๆ เพื่อรับรองความปลอดภัยของผลิตภัณฑ์ทั้งในระหว่างการขนส่งทางทะเลและการขนส่งทางบก

V. ปรับแต่งโซลูชันการกระจายพลังงานของคุณโดยเริ่มจาก XL-21

ที่ตู้จ่ายไฟ XL-21ถือเป็นความสำเร็จล่าสุดของ Ouyue Electric ในด้านการกระจายพลังงานทางอุตสาหกรรม ตั้งแต่ระบบการติดตั้งแบบปรับได้ไปจนถึงโครงสร้างคลังสินค้าแบบแยกส่วน ตั้งแต่กระบวนการเคลือบผงเหล็กแผ่นรีดเย็นไปจนถึงความสะดวกในการประกอบและบำรุงรักษาสลักเกลียว การออกแบบทุกชิ้นมุ่งเน้นไปที่สถานการณ์การใช้งานจริง

ใช้เวลาเพียง 7 วันในการผลิตผลิตภัณฑ์สำเร็จรูปหลังจากยืนยันแบบผลิตภัณฑ์แล้ว ไม่ว่าคุณจะต้องการการกำหนดค่ามาตรฐานหรือการปรับแต่งเชิงลึกตามแบบโครงการ เรายินดีต้อนรับคุณในการส่งข้อกำหนดทางเทคนิคของคุณ เราจะให้คำแนะนำวิธีแก้ปัญหาและกำหนดเวลาตัวอย่างให้กับคุณ
